UKO-1AZS1000 Очистное сооружение для ливневых сточных вод

Краткое описание:

Установка комплексной очистки воды (УКО) – это система для оборотной очистки ливневых стоков и талых вод на промышленных предприятиях. Это компактное сооружение имеет широкую область применения: оно подойдет для очистки ливнестоков промышленных предприятий и нефтебаз, АЗС и автомоек, автохозяйств и гаражных комплексов.
Очистное сооружение УКО очищает воду от следующих примесей:
- Нерастворенные жиры;
- Нефтепродукты (бензин, нефть, масла, мазут и т.д.);
- Взвешенные вещества и т.д.
Очистное сооружение УКО-1 – оборудование с производительностью 1 кубометр очищенной воды в час.

Характерные преимущества:

- Очистка полностью соответствует требованиям правил охраны поверхностных вод.
- Продукция успешно прошла необходимые лабораторные исследования и признана соответствующей нормативным документам.
- Простота конструкции делает устройство надежным, ремонтопригодным и относительно недорогим.
- Редко требуется замена фильтрующих материалов из керамзита и песка – они промываются обратным током воды.
- УКО-1 имеет сертификат качества и гигиенический сертификат.

Схема устройства УКО-1:

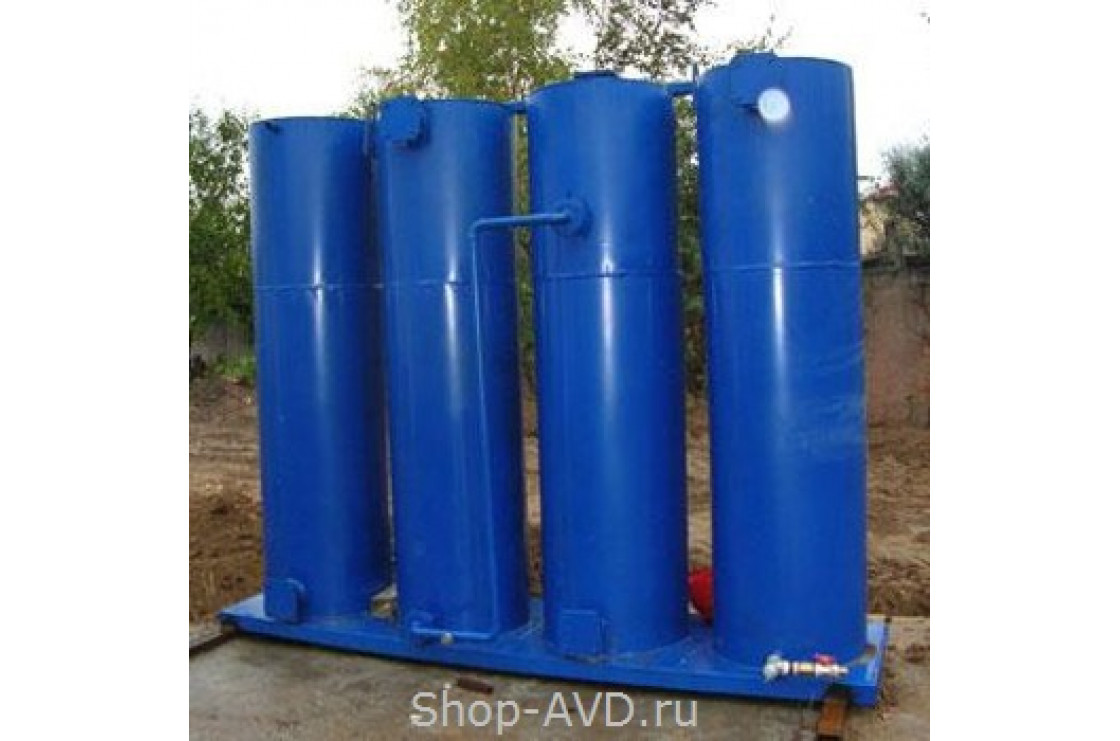

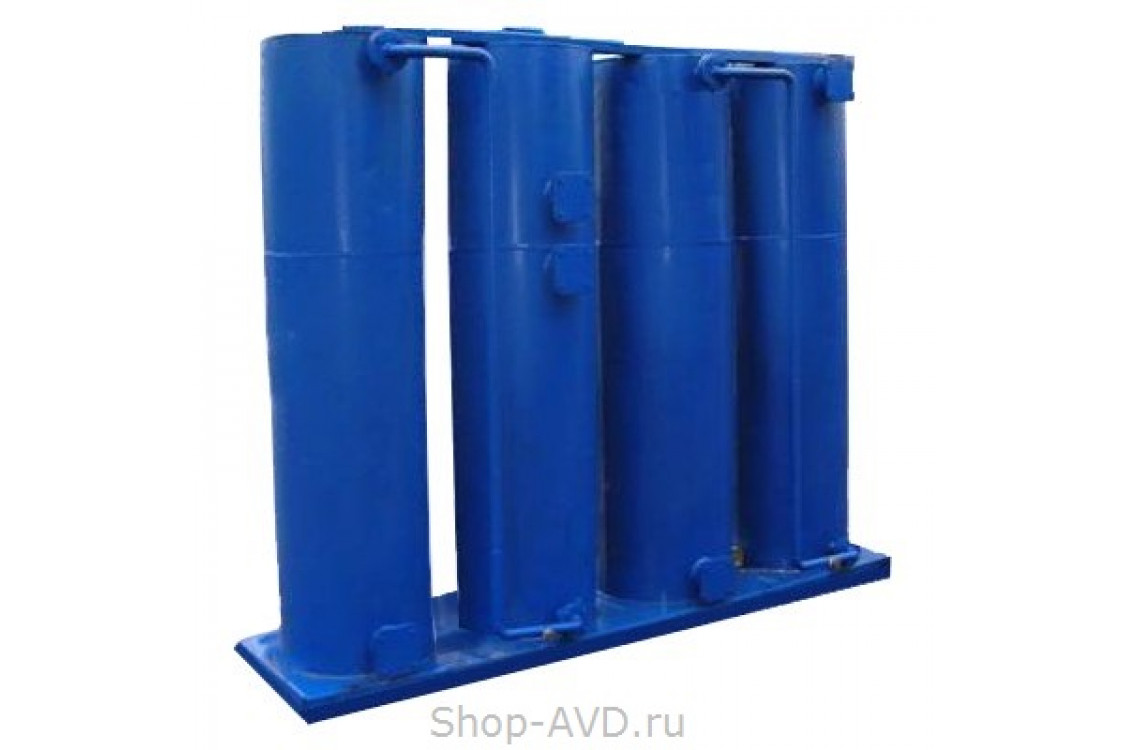

Установка состоит из четырех колонн и насосов, размещенных либо под землей, либо на поверхности в отапливаемом контейнере. Очистные сооружения используются совместно с аккумулирующей ёмкостью – отстойником.



Описание схемы:
1. Флотационная емкость (камера флотатора)
2. Напорный бак флотационной емкости.
3. Фильтр первичной механической очистки (зернистый материал).
4. Фильтр тонкой механической очистки (песок).
5 . Фильтр БАУ (сорбционный материал).
6. Насосный агрегат.
7. Приямок.
8. Струйный насос.
9. Эжектор.
10. Воздушный клапан.

Краткое описание рабочего процесса:

Принципиальная схема работы УКО относительно проста, но эффективна. Сточная вода собирается в приямке – в его коробах оседает крупная взвесь. Оттуда струйный насос засасывает воду непосредственно в установку, где она проходит все стадии очистки. В установке применяется комплексный метод очистки: сначала флотационная сепарация, затем три стадии фильтрации: через керамзит, песок и активированный уголь.

1 этап: Флотационная сепарация. Перемешиваясь в камере флотатора, сточная вода и воздух создают множество пузырьков, и нефтепродукты (шлам, взвесь) отводятся в карман для отстаивания, а вода самотеком поступает в тонкослойный отстойник и затем в фильтры.
2 этап: Механическая очистка. Насосный агрегат вновь забирает воду из флотационной емкости и подает ее в напорный бак, где воздух под давлением растворяется в воде. Получившаяся водовоздушная эмульсия через дроссель направляется в камеру флотатора, а оттуда она самотеком попадает в первый фильтр механической очистки (керамзит и т.п.). Пройдя через фильтр и сливной патрубок, вода отводится во второй фильтр механической очистки, он заполнен мелким речным песком.
3 этап: Доочистка воды до гигиенического норматива (ПДК). Такая очистка производится с помощью фильтра БАУ-5, который может быть заполнен активированным углем, сульфоуглем или другими природными или синтетическими сорбционными материалами.
